SPRZĘGŁA

Poniżej zamieszczamy wykaz sprzęgieł produkowanych przez firme WAGUM:

1) Sprzęgło pierścieniowe zbrojone z tulejkami metalowymi;

2) Sprzęgło pierścieniowe zbrojone;

3) Sprzęgło zębate;

4) Sprzęgło tarczowe zbrojone.

1) Sprzęgło pierścieniowe zbrojone z tulejkami metalowymi

L.P.	Øwew. [mm]	Øzew. [mm]	Grubość [mm]	Øpodział. [mm]	Øotwór [mm]
L.P.	A	B	C	D	E
1	44	112,5	37,5	79,9	15,3
2	54,5	164	30	120	16
3	66	200	32	140	18
4	80	215	32	160	20
5	102	184	25	140	12
6	124	286	36	220	24
7	68	146	36	100	10
8	38	115	20	78,5	12

3 - Sprzęgło 66x200x32 - Koparka Nobas UB 1212
4 - Sprzęgło 80x215x32 - Koparka Nobas UB 1233 i 1232
6 - Sprzęgło 124x286x36 - Żuraw kolejowy EDK 300/5
7 - Sprzęgło 68x146x36 - Walec VSH
8 - Sprzęgło 38x115x20 - Kombajn ziemniaczany Grimme

wróć

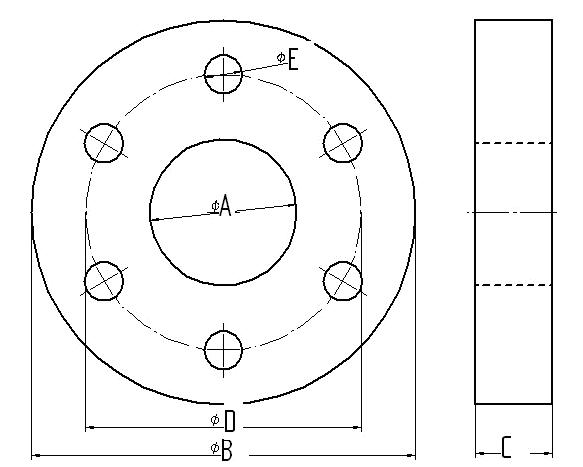

2) Sprzęgło pierścieniowe zbrojone

L.P.	Øwew. [mm]	Øzew. [mm]	Grubość [mm]	Øpodział. [mm]	Øotwór [mm]	Liczba otworów
L.P.	A	B	C	D	E	Liczba otworów
1	25	71,5	15,2	50	8	8
2	49,6	169	10,3	130	12,4	6
3	59,8	169	10,3	130	12,4	6

wróć

3) Sprzęgło zębate

L.P.	Øwew. [mm]	Øzew. [mm]	Grubość [mm]	Liczba otworów
L.P.	A	B	C	Liczba otworów
1	38	82	19,5	8
2	80	160	30	10
3	80	160	40	10
4	100	206	57	6

wróć

4) Sprzęgło tarczowe zbrojone;

L.P.	Øwew. [mm]	Øzew. [mm]	Grubość [mm]	ø 1 podział. [mm]	ø 1 otw. [mm]	ø 2 podział. [mm]	ø 1 otw. [mm]	Liczba otworów
L.P.	A	B	C	D1	E1	D2	E2	Liczba otworów
1	53	153	27	66	10	139	10	12
2	107	278	39	134	10	256	10	12

wróć

GALERIA ZDJĘĆ

Srzęgła
